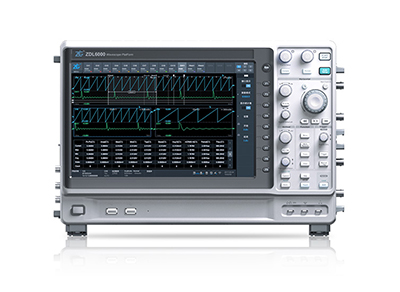

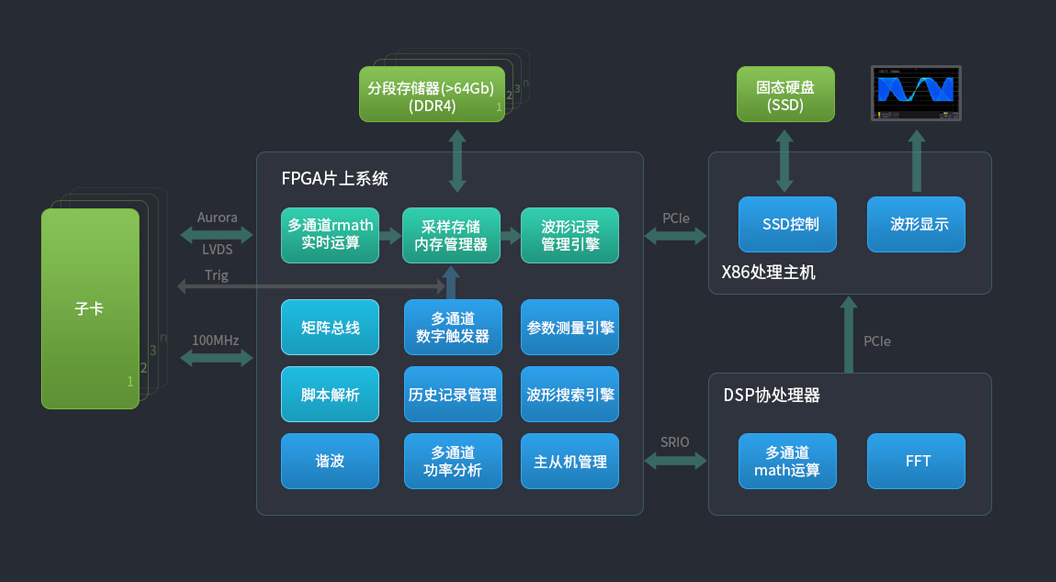

ZDL6000示波記錄儀
計量級板卡精度
只有足夠高的測試精度，才能滿足復雜場景下的測試要求。ZDL6000的示波板卡測量精度最高可達0.3%，非常適用于SiC、GaN等新材料電力電子器件的精確測量，同時可以作為標準實驗室的計量檢測依據。
輸入通道之間全隔離測量
每臺示波記錄儀標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，盡可能地確保在強干擾、多參考電壓等復雜環境下的精確測試。
多種信號自由搭配
示波記錄儀可以提供電壓、電流、CAN、溫度…等多種輸入板卡，通道最多可達128CH。用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。
模擬電壓測量板卡
| 型號 | DQM-12180 | DQM-12270 | DQM-16250 |
|---|---|---|---|
| 輸入通道 | 2 通道 | 2 通道 | 16通道 |
| ******采樣率 | 100MS/s | 20MS/s | 200kS/s 同步采樣 |
| 帶寬 | DC~20MHz | DC~5MHz | DC~15kHz |
| 分辨率 | 14-bit | 14-bit | 16-bit |
| 電壓垂直檔位 | 10mV/div~20V/div | 10mV/div~20V/div | 500mV/div~5V/div 1、2、5步進 |
| ******允許直接輸入電壓 | 42V（DC+AC峰值） 1000V（DC+AC峰值，使用探頭） | 42V（DC+AC峰值） | 50V（DC+AC峰值） |
| 垂直軸直流精度 | ±（0.3% of 10div） | ±（0.3% of 10div） | ±（0.05% of 10div） |
| 帶寬限制 | off，2MHz | off，2MHz | 10KHz |
| 輸入阻抗 | 1MΩ，約22pF | 1MΩ，約22pF | 1MΩ |
CAN卡
| 型號 | DQM-62151 |
|---|---|
| 通道數目 | 2 通道 |
| 電氣隔離 | 隔離 |
| 數字量輸入/輸出 | 2路DI/2路DO |
| 接口 | DB-9 公頭 |
| CAN 物理層協議 | CAN 2.0A/B |
| 終端電阻 | 120Ω，繼電器選擇 |
| 高速CAN 波特率 | 25kbit/s~1Mbit/s |
| 自定義波特率 | 25kbit/s~1Mbit/s |
| 隔離耐壓 | 1500Vrms |
| 解析功能 | 支持報文查看、支持DBC文件導入和解析、支持can報文統計分析 |
16通道電壓/溫度卡
| 型號 | DQM-36413 |
|---|---|
| 輸入接口 | 彈簧型端子 |
| 輸入類型 | DC電壓、TC熱耦合 |
| 輸入通道 | 16通道 |
| ******帶寬 | 1200Hz（100ms更新周期） |
| 電壓基本精度 | 0.05% |
| 熱電偶 | K、E、J、T、N、R、S、B |
| 采樣率 | 100ms、200ms、500ms、1s、3s |
| 分辨率 | 32bit |
| ******允許直接輸入電壓 | 50V（DC+AC峰值） |
| 耐電壓 | 輸入端子與內部電路之前3000V AC，1分鐘 |
| 絕緣電阻 | 輸入端子與內部電路之間500V DC、20MΩ或以上 |
選配件
| 電壓探頭 | ||||
|---|---|---|---|---|
| 名稱 | 型號 | 接口 | 描述 | 圖片 |
| 致遠電子無源探頭 | ZP1025SA | BNC | 帶寬：DC，250MHz 電壓：X1 150VAC 、X10 300VAC CATII 變比：10:1、1:1 |  |
| 致遠電子無源探頭 | ZP1050 | BNC | 帶寬：DC，500MHz 電壓：300Vrms CATII 變比：10:1 |  |
| MC無源探頭 | 68.9871-12028 | BNC | 帶寬：DC，250MHz 上升時間：1.2ns 電壓：1000VAC CATII 變比：10:1 |  |
| 電流探頭 | ||||
|---|---|---|---|---|
| 名稱 | 型號 | 接口 | 描述 | 圖片 |
| 致遠電子交直流電流探頭 | ZCP30 | BNC | 帶寬：DC，50MHz 電流：5A/30A 上升時間：7ns 精度：±1% 變比：1mV/A、0.1mV/A |  |
| 致遠電子交流電流鉗 | CTS5 | BNC | 電流：0.5A-50A，交流 幅值精度：±0.3%rdg 測量帶寬：40Hz~5KHz 變比：10mV/A |  |
| 致遠電子交流電流鉗 | YX-CTS200 | BNC | 電流：0.5A-200A，交流 幅值精度：±0.3% rdg 測量帶寬：45Hz~5KHz 變比：1mV AC/A 、10mV AC/A |  |
| 致遠電子交流電流鉗 | CTS500 | BNC | 電流：0.5A-500A，交流 幅值精度：±0.3% rdg 帶寬：45Hz-5kHz 變比：1mV AC/A |  |
| 致遠電子交流電流環 | CTS6000 | BNC | 電流：0.5A-6000A，交流 精度：±1.0% 帶寬：10Hz≤f≤20kHz 變比：50mV/A、5mV/A、0.5mV/A |  |
| 知用高頻交直流電流探頭 | CP8030B | BNC | 帶寬：DC-50MHz 上升時間 ：7ns 連續電流：******值 30Arms、峰值電流 50Apk 精度：±1% 量程：5A 1X 、30A 10X 變比：1V/A、0.1V/A |  |
| 知用高頻交直流電流探頭 | CP8030H | BNC | 帶寬：DC-100MHz 上升時間 ：3.5ns 連續電流：******值 30Arms、峰值電流 50Apk 精度：±1% 量程：5A 1X 、30A 10X 變比：1V/A、0.1V/A |  |
| 知用高頻交直流電流探頭 | CP8300A | BNC | 帶寬:DC-6MHz 上升時間:58ns 連續電流: ******值300A、峰值電流500Apk 量程：50A 10X、300A 100X 變比：0.1V/A、0.01V/A |  |
| 法國CA交直流電流鉗 | PAC22 | BNC | 電流：1400A， 精度：1.5%、2% 測量帶寬：DC-10KHz 變比：10mV/A、1mV/A |  |
